圖說鈑金加工的工藝流程

來源：九鼎機械     發布時間：2022-10-27

鈑金加工是一個行業術語，簡單理解就是將不同的金屬材料(碳鋼/冷軋/熱軋/spcc/不銹鋼(201、304、316)/鋁鋼)根據不同需要加工成所需的成品鈑金件，如(底盤外殼、機床外殼、配電箱、控制柜、網絡底盤柜、汽車精密零件等。

高精度鈑金加工公差范圍：彎曲度：0- /-0.1mm，數控加工：0- /-0.1mm，激光切割0- /-0.1mm
鈑金加工常用工藝：
第一部分：下料

激光切割是鈑金加工中最常見的切割方法之一。首先，根據鈑金加工成品零件的尺寸規格，激光切割金屬不銹鋼等板材備用。這個過程統稱為切割。

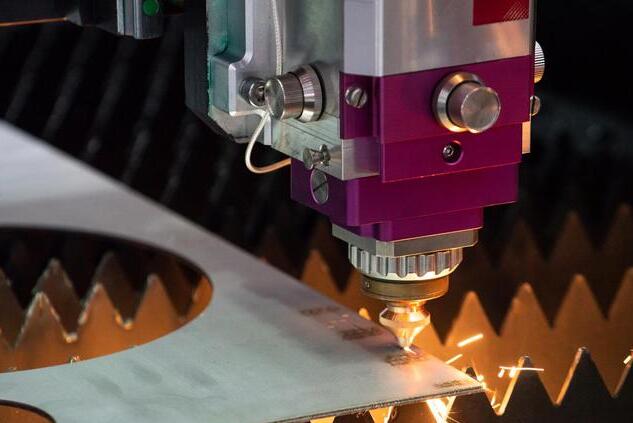

下料(激光切割)

第二部分：彎曲
彎曲是根據鈑金加工件的尺寸和規格對下一種材料進行數控彎曲。如何備用鈑金焊接進入下一個環節。

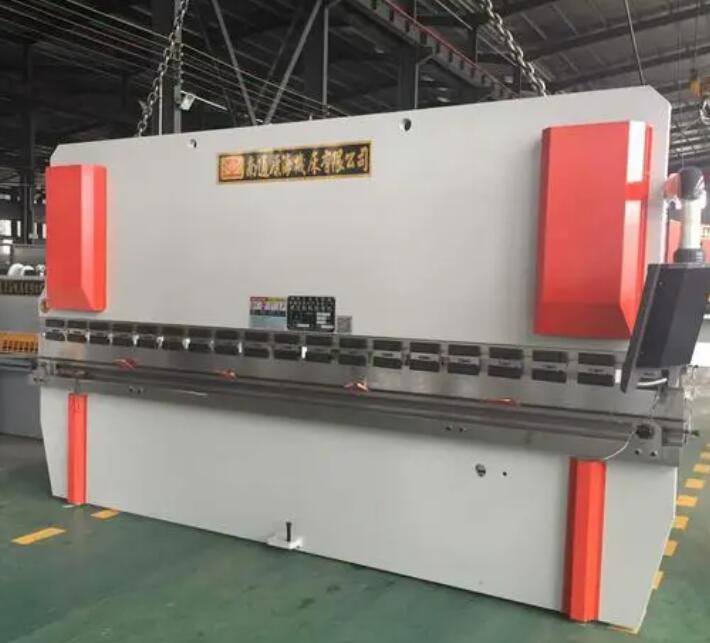

數控折彎

第三部分：焊接
焊接分為人工焊接或機器人自動焊接兩種方式，是切割材料根據加工成品鈑金焊接過程，過程也有一定的危險，必須有一定的經驗操作，或選擇機器人機械手完成，高效、高精度。

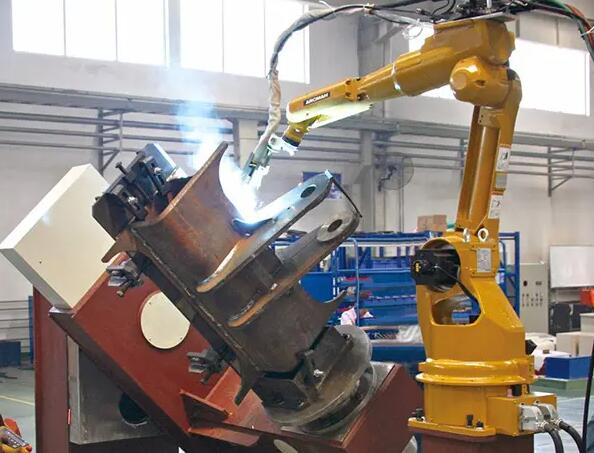

機器人焊接

第四部分：表面處理
表面處理工藝也很多，如熱浸鍍鋅、冷浸鍍鋅、鍍鋅著色、粉末涂料、噴砂、陽極氧化著色、發黑、拋光刷涂等。同時，表面處理也是精密沖壓鈑金加工的重要環境，直接影響成品鈑金件的外觀光滑度和精度公差。

拋光表面處理

第五部分：烤漆
烤漆是根據鈑金零件的不同用途，為鈑金加工零件穿上背心，換上新衣服。這不僅是顏色的變化，而且烤漆的工藝過程也非常嚴格。溫度、時間、油漆顏色的部署等都非常重要。
